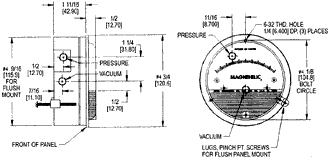

尺寸圖，標準2000系列Magnehelica壓力計 （中壓和高壓型略有不同）
標準Magnehelica壓力計具有大的易讀型4"表盤

選擇Dwyer的Magnehelica壓力計可以獲得2%滿刻度以內的高精度，以及多達81種量程范圍選擇，可以精度地滿足您應用的需要。這種壓力計采用Dwyer簡單、無磨損的Magnehelica活動部件，可迅速指示空氣或非腐蝕性氣體的低壓-正壓、負壓（真空）或差壓皆可。其設計抗沖擊、防震，且具有抗過壓能力。它沒有壓力計液體蒸發、凍結，也不會導致中毒或水準問題。另外，其價位很低。 這種壓力計被廣泛用來測量風扇、鼓風機的壓力、過濾器阻力、風速、爐體通風、孔板造成的壓降，發泡系統的液位和流體放大器的壓力或液壓系統的壓力。它還能檢測氣體-空氣比率控制和自動閥門，及監測藥學護理設備的血液和呼吸壓力。

安裝

大多數Magnehelica壓力計彩同一種尺寸的外殼。可以利用隨產品提供的硬件對壓力計進行表面安裝或嵌入式安裝。使用A-610型管道安裝件，可以輕易地將它安裝在水平或垂直的1-1/4"～2"管道上。雖然它是對垂直位置進行標定的，但很多量程大于1"的，只需作簡單的重新調零即可用于任意角度。然而，為了達到zui大精度，它們必須在與使用位置相同的位置進行標定。這些特性使得Magnehelica壓力計無論對固定安裝使用，還是對便攜使用，都很理想。如果要進行嵌入式安裝，必須鉆一個49/16"的孔。每個設備配有完整的安裝和連接件及說明。

通氣閥

如果在某個應用中，壓力是連續的，而Magnehelica壓力計不易移動的金屬或塑料管相連，我們建議您使用Dwyer A-310A通氣閥來連接壓力計。這樣就可以在檢查壓力計或對壓力計進行調零時除去壓力。

高壓型和中壓型

安裝與標準型壓力計類似，但嵌入式安裝需要的是4-13/16"的孔。中壓結構可耐受35 psig的內壓，而高壓結構可耐受80 psig的內壓。各種量程范圍均有。因為外殼較大，所以不適合于便攜箱。重量為1 lb., 10 oz（在標準Magnehelica壓力計上安裝A-321安全泄放閥可以對突然出現過壓的情況下對壓力計提供足夠保護；參見Bulletin S-101）。

物理數據:

環境溫度范圍：20°到140°F
額定總壓力： -20" Hg.～15 psig.
過壓： 泄放插頭約在25 psig時打開。
連接： 1/8"陰螺紋NPT高低壓管嘴兩只 - 側面一只、背面一只。
外殼： 沖模鑄鋁外殼、酸洗鋁件，耐168小時噴鹽測試。外涂層為深灰色。
精度： ± 2% F.S.（3% -0范圍，4% -00范圍），整個量程范圍70°F
標準附件：兩個1/8"NPT插頭，用于兩個壓力管嘴，兩個1/8" 管螺紋，用于橡膠管接頭。三個帶螺栓的埋頭安裝接口（安裝環、按扣環固定器用于替換中壓和高壓壓力計上附件的三個接頭）。
重量： 1 lb，2 oz*. 低溫型號亦可提供#. 用于高頻壓力變化場合，建議用更高額定值的產品。見左下角的高壓和中壓型號。

選項和附件:

透明表蓋 配有紅綠色指示，用以強調臨界壓力

可調信號標志 與塑料表殼一體，帶有外部調整螺絲。除中壓和高壓型外，所有壓力范圍都配有該選項。可以與壓力表一同訂購，也可以單獨訂購

LED設定點指示器 刻度右側有明亮的紅色LED燈，當壓力達到訂定點時，LED燈就會亮。可以現場從表盤上進行調整，工作電壓12-24 VDC。需要中壓或高壓儀表蓋。

便攜式產品:
將任何標準量程（非高壓型）的Magnehelica壓力表與便攜箱結合。包括9t.長r 3/16" I.D.橡膠tubing管、標準支架和帶固定器的終端tube管。

空氣過濾計附件:
與任何標準的Magnehelica壓力表配合可以作為空氣過濾計。包括帶螺栓的鋁面安裝支架、兩條5 ft.長的1/4" 鋁制tubing管、兩個靜壓嘴、兩個模制塑料通氣閥、用于兩端和閥門的緊固件。

優良的設計和結構特征:

外殼：為嵌入式安裝提供法蘭		O形環密封：用于表蓋，確保殼體的壓力完整性。
清晰的塑料表面：具有很強的抗破壞性。為指針和刻度提供不失真的指示。		釋放塞：由硅橡膠制成，為額定壓力為15 PSIG的壓力表提供過壓保護。在約25 PSIG時打開。
精密的膠印刻度：精確易讀		鑄鋁外殼：制造精密。酸洗，能耐168小時噴鹽測試。外漆為深灰色烤漆。所有標準壓力范圍的型號外殼尺寸相同，即可選擇表面安裝，又可以選擇嵌入式安裝。
紅色頂端的指針：經過熱處理的鋁制tubing管，易于讀數。牢固地安裝在軸架上。		硅橡膠膜片：與O形環一體，受前后金屬板支撐。它被密封片和固定環固定。膜片的動作受到限制，以避免在過壓時受到損壞。
指針卡：模制塑料指針卡防止指針越位造成損壞。		標定量程彈簧：由瑞典彈簧鋼制成的片狀物，溫度補償設計。小幅度的動作確保了一致性和長壽命。它對膜片受到的壓力有反應。標定時可調節有效長度。
"Wishbone" 裝置：為軸、螺旋彈簧軸承和指針架提供安裝。		鋁鎳鈷磁鋼：安裝于彈簧一側，無需機械聯接即可使軸旋轉
藍寶石軸承：防震主，給彈簧管提供無磨損軸承，運動機構浸在高粘性硅液中。
零點節螺絲：通常位于塑料蓋上，不用開蓋即可調零。O形環密封提供壓力密封。
軸：由高磁導率合金精密制成，在氫環境中倒角、退火，以達到磁性能。安裝在藍寶石軸承上，它自由旋轉以對準磁場方向，從而將壓力變化傳送到指針上。

2000-00AV
