•  產品概述

　　LUQ型氣體專用渦街流量計是根據卡門（Karman）渦街原理測量各種氣體體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。 該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有普通型、智能型，以適應不同的安裝環境。廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、天然氣、煤氣、氧氣等各種工業氣體的計量。

• 測量原理

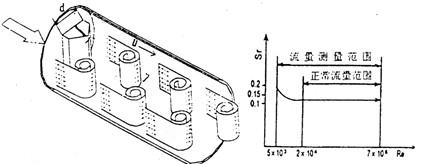

　　渦街流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：



這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。

• 技術參數

　　★    公稱口徑：滿管式渦街DN10-DN300（mm）；插入式渦街DN200~DN2000（mm）

　　★ 　連接方式：法蘭卡裝式、法蘭式、插入式

　　★    測量介質：壓縮空氣、天然氣、煤氣、氧氣等各種工業氣體及液體、飽和蒸汽、過熱蒸汽

　　★    標準狀態條件：P=0.101325MPa；T=20℃

　　★    允許使用環境溫度：-20℃-------+55℃

　　★    大氣壓力：86KPa~106KPa

　　★    相對濕度：5%~95%

　　★    介質溫度：滿管式渦街為-40℃-------+420℃

　　　　　　　　　插入式渦街為-40℃-------------+250℃

　　★    　公稱壓力：1.6MPa、2.5MPa、4.0 MPa及以上

　　★    　量 程 比：1:10；1:15

　　★    　精度等級：1.0級、1.5級

　　★    　表體材質：1Cr18Ni9Ti（其它材質協議供貨）

　　★    　工作電壓：12VDC、24VDC、3.6VDC鋰電（電池壽命大于2年，只限現場顯示型）

　　★    　輸出信號：4-20mA、脈沖

　　★    　通訊方式：RS232、RS485或HART協議

　　★    　防爆等級：ExiaIICT6

　　★    　防護等級：IP54、IP65

• 流量范圍

公稱通徑DN（mm）	液體(t=20℃ ρo=1000kg／m3)		氣體(t=20℃ 101325Pa空氣)
	標準范圍	可測流量范圍	標準范圍	可測流量范圍
15	0.8~6	0.5~8	6~40	5~50
20	1-8	0.6-12	5-50	5-60
25	1.5-12	0.8-16	8-80	8-120
40	2.5-30	1.5-40	20-200	18-300
50	3-50	2-60	30-300	30-500
65	5-80	3-90	50-500	50-900
80	8-120	5-150	80-1000	60-1200
100	12-200	6-240	100-1000	100-2000
125	20-300	13-390	150-1600	150-3000
150	30-400	15-600	250-2500	200-4000
200	40-800	30-1200	400-4000	350-8000
250	80-120	40-1600	600-6000	500-1200
300	100-1800	50-2000	1000-10000	600-18000

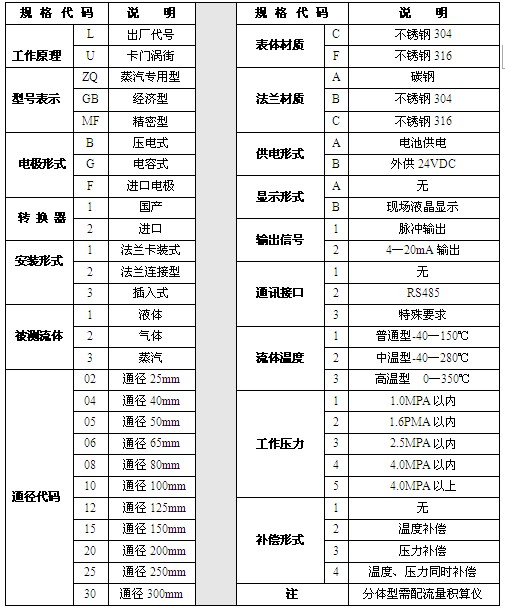

• 產品選型表

因為儀表精密有需要聯系我們，可為您選型，如果您看重的是價格不關心質量，和精密度，對不起我們做不到。
