蝸輪傳動對夾式金屬硬密封

上海桂隆閥門機械有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：

更新時間：2011-12-31

瀏覽次數：1359

公司地址：上海市亭南公路1176號

13501655698 陳先生(先生)

點擊查看聯系電話在線詢價

產品簡介

產品詳細介紹：

公司簡介

上海桂隆泵閥機械有限公司是一家制造、加工、銷售為一體的綜合型企業，有著多年閥門、水泵制造經驗。產品廣泛用于廣泛用于給排水工程、石油、化工、冶金、化纖、城建、電力、水廠、建材、水泥等行業，部分產品打入國際市場。
      公司擁有精良的制造和檢測設備。主要產品有給排水閥門：彈性座封閘閥、信號閘閥；水利控制閥、多功能水泵控制閥；緩閉式止回閥、球型止回閥、消聲止回閥；軟密封蝶閥、信號蝶閥；倒流防止器。工業閥門：國標截止閥、德標波紋管截止閥、截止止回閥；國標閘閥、耐磨排渣閥、陶瓷閘閥；硬密封球閥、偏心半球閥；德標止回閥；硬密封偏心蝶閥、雙向壓蝶閥；自由浮球式疏水閥、倒吊桶式疏水閥；Y型過濾器、藍式過濾器；水泵：消防泵、排污泵、螺桿泵等，可為客戶設計定做相應的水泵控制系統。工作壓力為1.0Mpa-42Mpa、Class150——3500Lb；工作溫度為-196——570℃；材質有鑄鐵、碳素鋼、合金鋼、耐熱鋼、不銹鋼；操作方式有手動、齒輪傳動、電動、氣動、液壓傳動、自動等。主要產品執行國家標準及API、ANSI、JIS、DIN、MSS、ASME、BS等國外標準。
     桂隆產品的品質和良好的售后服務，迅速崛起于市場，取得了良好的業績，產品質量及性能受到用戶的好評..
     桂隆的宗旨：用心為您經營每一條管線！
     歡迎新老客戶來電來函咨詢指導！

展開

產品說明

產品詳細介紹：

蝸輪傳動對夾式金屬硬密封、氟塑料三維偏心蝶閥

	H
上海桂隆蝸輪傳動對夾式金屬硬密封、氟塑料三維偏心[url]http://www.shglbf.com/webside/cn/Default.asp?em=pro&fl=給排水閥門&sele=58&text=58[go]蝶閥[/url]D373	-	（C.P.R.V）
	F

■ 采用標準
1.         設計標準：GB/T12238—1989
2.         法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
3.         結構長度：GB/T12221-1989
4.         壓力試驗：GB/T13927-1992；JB/T9092-1999

■ 主要技術參數 - [url]http://www.shglbf.com/webside/cn/Default.asp?em=pro&fl=給排水閥門&sele=58&text=58[go]蝶閥[/url]

公稱通徑	DN（mm）	50~150
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力PS（MPa）	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等
適用溫度	碳鋼-29℃~425℃ 不銹鋼-40℃~600℃

■ 主要零部件材料

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、化合金鋼（鍍硬鉻）不銹鋼、鉻鉬鋼
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料、氟塑料
填料	柔性石墨

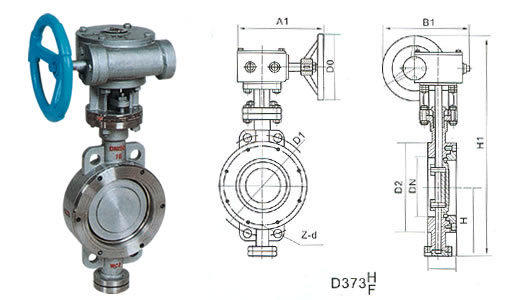

■ 主要外形和連接尺寸

	H 6
■D373	- （C、I、P、R）
	F 10

公稱通徑 DN		結構長度（標準值）	外形尺寸（參考值）				法蘭尺寸和螺栓孔尺寸（標準值）				參考重量
公稱通徑 DN		結構長度（標準值）	外形尺寸（參考值）				0.6MPa		1.0MPa		參考重量
毫米 mm	英寸 inch	L	H	H1	A1	B1	D1	Z-d	D1	Z-d	（Kg）
50	2	43	112	350	180	200	110	4-18	125	4-18	11
65	2/21	46	115	370	180	200	130	4-18	145	4-18	12
80	3	49	120	380	180	200	150	8-18	160	8-18	14
100	4	56	138	420	180	200	170	8-18	180	8-18	16
125	5	64	164	460	180	200	200	8-18	210	8-18	26
150	6	70	175	555	270	280	225	8-18	240	8-22	28
200	8	71	208	605	270	280	280	12-18	295	8-22	44
250	10	76	243	680	270	280	335	12-18	350	12-22	68
300	12	83	283	800	380	420	395	12-22	400	12-22	85
350	14	92	310	835	380	420	445	16-22	460	16-22	121
400	16	102	340	915	450	470	495	16-22	515	16-22	140
450	18	114	380	960	480	490	550	20-22	565	20-26	190
500	20	127	410	1020	480	490	600	20-26	620	20-26	260
600	24	154	470	1225	480	490	705	24-26	725	20-30	380
700	28	165	550	1355	640	660	810	24-30	840	24-30	450
800	32	190	640	1470	640	660	920	24-30	950	24-33	650
900	36	203	710	1545	750	860	1020	24-30	1050	28-33	830
1000	40	216	770	1795	850	900	1120	28-30	1160	28-36	1050
1200	48	254	890	1965	850	900	1340	32-33	1380	32-39	1400

■ 用戶注意：表中H1尺寸均可根據用戶需要加長（長桿碟閥），如需特殊材料定貨時提出。

■ 主要外形和連接尺寸

	H 16
■D373	- （C、I、P、R）
	F 25

公稱通徑 DN		結構長度（標準值）	外形尺寸（參考值）				法蘭尺寸和螺栓孔尺寸（標準值）				參考重量
公稱通徑 DN		結構長度（標準值）	外形尺寸（參考值）				0.6MPa		1.0MPa		參考重量
毫米 mm	英寸 inch	L	H	H1	A1	B1	D1	Z-d	D1	Z-d	（Kg）
50	2	43	112	350	180	200	125	4-14	125	4-18	12
65	21/2	46	115	370	180	200	145	4-14	145	8-18	13
80	3	49	120	380	180	200	160	8-18	160	8-18	15
100	4	56	138	420	180	200	180	8-18	190	8-22	17
125	5	64	164	460	18	200	210	8-18	220	8-26	27
150	6	70	175	555	270	280	240	8-22	250	8-26	29
200	8	71	208	605	270	280	295	12-22	310	12-26	45
250	10	76	243	680	270	280	355	12-26	370	12-30	69
300	12	83	283	825	380	420	410	12-26	430	16-30	86
350	14	92	310	900	380	420	470	16-26	490	16-33	122
400	16	102	340	980	450	470	525	16-30	550	16-36	141
450	18	114	380	1030	480	490	585	20-30	600	20-36	191
500	20	127	410	1105	480	490	650	20-33	660	20-36	260
600	24	154	470	1310	480	490	7 70	20-36	770	20-39	380
700	28	165	550	1435	640	660	840	34-36	875	24-42	450
800	32	190	640	1605	640	660	950	34-39	990	24-48	650
900	36	203	710	1745	750	860	1050	34-39	1090	28-48	830
1000	40	216	770	1885	850	900	1170	28-42	1210	28-56	1050
1200	48	254	890	2105	850	900	1390	32-48	1420	32-56	1400

■ 用戶注意：表中H1尺寸均可根據用戶需要加長（長桿碟閥），如需特殊材料定貨時提出。

■ 主要外形和連接尺寸

■ D373 H - 40 （C、I、P、R）

公稱通徑 DN		結構長度（標準值）	外形尺寸（參考值）				法蘭尺寸和螺栓孔尺寸（標準值）
公稱通徑 DN		結構長度（標準值）	外形尺寸（參考值）				PN40MPa
毫米 mm	英寸 inch	L	H	H1	A1	B1	D1	Z-d
50	2	43	112	350	180	200	125	4-18
65	21/2	46	115	370	270	280	145	8-18
80	3	49	120	380	270	280	160	8-18
100	4	56	138	420	270	280	190	8-22
125	5	64	164	460	380	420	220	8-26
150	6	70	175	555	380	420	250	8-26
200	8	71	208	605	450	470	320	12-30
250	10	76	243	680	450	470	385	12-33
300	12	83	283	825	450	470	450	16-33
350	14	92	310	900	480	490	510	16-36
400	16	102	340	980	480	490	585	16-39
450	18	114	380	1030	640	660	610	20-39
500	20	127	410	1105	640	660	670	20-42

■ 用戶注意：表中H1尺寸均可根據用戶需要加長（長桿碟閥），如需特殊材料定貨時提出。
