ASJ10L-LD4C型剩余電流動作繼電器可與低壓斷路器或低壓接觸器等組裝成組合式的剩余電流動作保護器，主要適用于交流50Hz，額定電壓為400V及以下的TT和TN系統配電線路，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。

1、產品外形尺寸：

2、產品功能：

4路AC型剩余電流測量；

電流越限報警背景燈指示，聲光報警；

每路皆有四種額定剩余動作電流可設定；

2種報警延時可設定；

四組繼電器輸出(每組常開/常閉可編程設定）

具有就地，遠程測試、手動復位功能；

帶40條事件記錄。

備注：繼電器可設定功能表示，客戶可通過面板上的撥碼開關自行設定繼電器上電初始化狀態，常開或常閉，具體設定方法請參照使用指南相關章節。

3、技術參數：

輸入額定剩余動作電流I_△n：0.03、0.1、0.3、0.5(A)

輸入極限不驅動動作時間△t：0.1、0.5(S)

輸入動作特性：AC正弦交流電流

輸出接點構成：四路常開/常閉可編程

輸出接點容量：5A250VAC、5A30VDC

輸出復位方式：就地、遠程

4、接線方式：

5、配套使用的剩余電流互感器

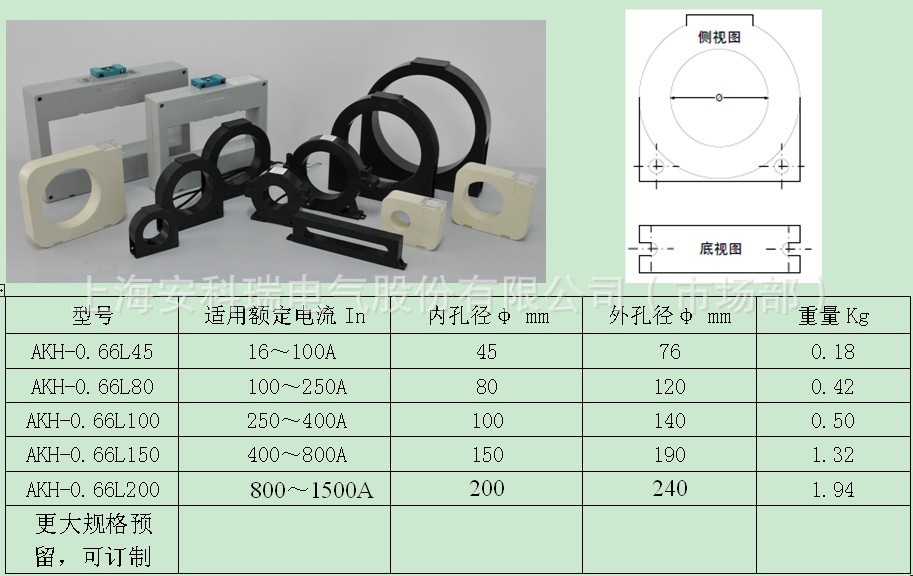

5.1產品型號尺寸

注：若需要母排方孔型，或開口式的互感器，請另與廠家聯系。

5.2應用方案

1、該裝置主要應用于系統保護，作為直接電擊、間接電擊、電器火災以及分級保護的防護。在直接電擊防護中只作為補充防護，此時額定剩余動作電流不超過30mA·S。

2、下列設備和場所必須安裝保護裝置：移動式電器設備及手持式電動工具、生產用的電器設備、施工工地的電氣機械設備、安裝在戶外的電器裝置等（詳見GB13955）。

3、額定剩余動作電流應充分考慮系統正常泄漏電流值。一般不小于正常實測泄漏電流zui大值2-4倍：分支線4倍；支線2.5倍；干線2倍。根據經驗公式：

單相回路：I△n≥In/2000（照明）

三相回路：I△n≥In/1000（動力或動力照明混合）式中In為線路zui大供電電流。

4、 為了保證分級保護動作的選擇性，上下級間的電流和時間配合應符合下列規定：

I△n1（上級）≥I△n2（下級）

tF（上級ASJ返回時間）＞tFa（下級ASJ分斷時間），時間差不小于0.2S。

一般分支線和末端：30～100mA、≤0.1S；支線：300～500mA、0.2～0.8S；干線：500~1000mA、≤2S。

如需詳細資料，可致電聯系。
