產品說明
| H42T(DRVZ)型靜音式止回閥 |
| |
|
|
| 產品型號: |

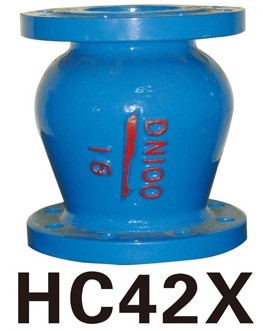

HC42X靜音止回閥產品介紹:
HC42X靜音止回閥概述
本廠生產的DRVZ型靜音止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計,壓力損失極小,閥瓣啟閉行程很短,停泵啟閉行程很短,停泵時可快速關閉,防止巨大的水錘聲,形成靜音效果。
該閥主要用于給水、排水、消防、暖通系統,可安裝于水泵出口處,以防止介質倒流及水錘對泵的損壞。
HC42X靜音止回閥主要技術參數
|
型號
|
DRVZ/T-10
|
DRVZ/T-16
|
DRVZ/T-25Q
|
|
公稱壓力
|
PN1.0MPa
|
PN1.5MPa
|
PN2.5MPa
|
|
公稱通徑
|
DN50~DN300(mm)
|
|
zui高工作壓力
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
密封試驗壓力
|
1.1MPa
|
1.76MPa
|
2.75MPa
|
|
殼體試驗壓務
|
1.5MPa
|
2.4MPa
|
3.75MPa
|
HC42X靜音止回閥主要零部件
|
零件名稱
|
材料
|
|
閥體、導流體
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
閥座、軸瓦、閥瓣、軸
|
青銅或鉻不銹鋼
|
|
彈簧
|
不銹鋼
|
|
HC42X靜音止回閥主要連接尺寸
(法蘭連接尺寸:PN10按GB4216.4-84,PN16按GB4216.5-84,PN25按9113.4-88標準)
| 公稱通徑(mm) |
L(mm) |
| 50 |
120 |
| 65 |
150 |
| 80 |
180 |
| 100 |
240 |
| 125 |
300 |
| 150 |
350 |
| 200 |
450 |
| 250 |
500 |
| 300 |
550 |
| 350 |
575 |
| 400 |
600 |
| 450 |
650 |
| 500 |
700 |
|
|
|
