流量?jī)x表 >>   SD-YL 腰輪流量計:

羅茨腰輪流量計簡稱腰輪流量計，主要用于對管道中液體流量進行連續或間歇測量的高精度計量?jī)x表。它具有精度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點SMITH腰輪流量計可現場指示累積流量、瞬時流量，單次量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、232，485通訊、4-20mA+HART、MODBUS協議等。廣泛用于石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的精確計量。與Smith機械批控器或電子批控器組合，可實現不同型式的灌裝，批控等能。
流量計執行標準：NIST（美國技術標準局專業標準）
ZBN12001-87《容積式流量計通用技術條件》

腰輪流量計工作原理:

當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。    在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。

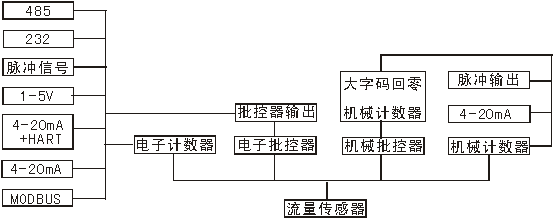

腰輪流量計功能框圖

腰輪流量計主要零件材料組合

 腰輪流量計技術指標:
允許基本誤差:±0.1% 、±0.2% 、±0.5%
公稱通徑DN（mm）:15～300
公稱壓力PN（M.Pa）:鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3
鑄鋼（E）2.5、4.0、 6.3 、9.6
被測液體溫度:
低溫型：-40～ +60℃　
常溫型-10℃～ +80℃
中溫型-10℃～ +200℃
高溫型-10℃～ +300℃
被測液體粘度(mPa.s):0.3～ 50000
管道連接:GB/T9118-2000(中國標準法蘭)；NIST（美國標準法蘭）；
BSPT（英國標準管螺紋）：NPT（美國推拔管螺紋）；
現場顯示：99999,999 L（累計流量）9999,999.9 L（單次流量）
9999,999.9 L（瞬時流量）
輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS
支持RS232、RS485通訊（任選）
防爆等級：EXiaIIBT5EXiaIICT5防護等級：IP65
流量范圍（m3/h）


腰輪流量計型號代碼:
