產品詳情
- 產品/服務：石英管液位計，石英管液位計廠家，石英管液位計價格
- 型 號：UGS
- 品 牌：上海云鷗
- 單 價：面議
- 更新日期：2014-07-29
- 有效期至：長期有效
- 瀏覽次數：4126
產品簡介
石英管液位計，石英管液位計廠家，石英管液位計價格UGS彩色石英管液位計【詳細說明】彩色石英管液位計 彩色石英管液位計的概述 ...
產品詳細介紹

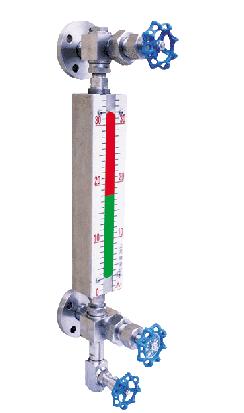

石英管液位計，石英管液位計廠家，石英管液位計價格UGS彩色石英管液位計
【詳細說明】
彩色石英管液位計
彩色石英管液位計的概述
UGS（UNS）系列彩色石英管液位計（以下簡稱彩色液位計）是彩用國內外
新技術研制而成。它是利用自然光在液體中折、反射原理，借助于紅、綠片，
在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮
明清晰，所以對遠距離操作和夜巡視更為有利。因此被廣泛用于石油、化工、電
力、冶金等行業的各種透明液體容器和鍋爐上，如水、汽油、液化氣、液氨、丙
烷、丙烯、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度
的界面測量，可選用三色界面石英管液位計。三色界面石英管液位計是利用浮力
與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于
浮子呈黑色，上下部分液體顏色有異，所以顯示醒目。從而解決了一直困擾在石
油化工生產過程中兩種混合介質界面分辨不清的難題。它是目前國內外理想的
直讀式液位計。
彩色石英管液位計結構原理：
UGS（UNS）系列彩色石英管液位計它是利用自然光在液體中折、反射原理。
借助于紅、綠色片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相
顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。
彩色石英管液位計特點：
●液、氣相顯示清晰、無盲區、密封性能好、耐高溫耐高壓、防粘稠、重量輕、
奉命長、無泄漏。結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。
主要技術指標：
●特制的99.99%SiO2透明石英管，其變形點1077℃，軟化點1730℃。
●搞壓強度1170Kg/cm3 ，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
●工作壓力：1.6、2.5、4.0、6.4、10.0MPa
●工作溫度：＜520℃
●測量范圍L：測量范圍由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸。
●伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋。
●接口法蘭：采用化工部1997年新頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20、DN25，如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。鋼球自動封閉壓力：大于0.2MPa重量15~30kg。
UGS顯示高度與測量范圍關系表（顯示高度即標尺高度）
（單位：毫米）
選型形式
彩色石英管液位計的用途說明
UGS（UNS）系列彩色石英管液位計（以下簡稱彩色液位計）是彩用國內外
新技術研制而成。它是利用自然光在液體中折、反射原理，借助于紅、綠片，
在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相顯示反差大，指示鮮
明清晰，所以對遠距離操作和夜巡視更為有利。因此被廣泛用于石油、化工、電
力、冶金等行業的各種透明液體容器和鍋爐上，如水、汽油、液化氣、液氨、丙
烷、丙烯、芳烴、酸等油品和化工原料的液位測量。同時對于兩種不同介質密度
的界面測量，可選用三色界面石英管液位計。三色界面石英管液位計是利用浮力
與比重差的原理而設計的，石英管中的小浮子懸浮于兩種介質的分界部分，由于
浮子呈黑色，上下部分液體顏色有異，所以顯示醒目。從而解決了一直困擾在石
油化工生產過程中兩種混合介質界面分辨不清的難題。它是目前國內外理想的
直讀式液位計。
彩色石英管液位計結構原理：
UGS（UNS）系列彩色石英管液位計它是利用自然光在液體中折、反射原理。
借助于紅、綠色片，在測量時，使液相顯示綠色，氣相顯示為紅色。由于液氣相
顯示反差大，指示鮮明清晰，所以對遠距離操作和夜巡視更為有利。
彩色石英管液位計特點：
●液、氣相顯示清晰、無盲區、密封性能好、耐高溫耐高壓、防粘稠、重量輕、
奉命長、無泄漏。結構簡單、安裝維護方便、耐腐蝕、無需電源、防爆。
主要技術指標：
●特制的99.99%SiO2透明石英管，其變形點1077℃，軟化點1730℃。
●搞壓強度1170Kg/cm3 ，膨脹系統數5.5×10-7。經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
●工作壓力：1.6、2.5、4.0、6.4、10.0MPa
●工作溫度：＜520℃
●測量范圍L：測量范圍由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊規格請注明尺寸。
●伴熱蒸汽夾套：工作壓力0.6MPa，接管尺寸G1/2″外螺紋。
●接口法蘭：采用化工部1997年新頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20、DN25，如用戶需采用其他標準（如GB、ANSI等標準）可根據用戶需要設計。鋼球自動封閉壓力：大于0.2MPa重量15~30kg。
UGS顯示高度與測量范圍關系表（顯示高度即標尺高度）
（單位：毫米）
| 測量范圍L |
300 |
500 |
800 |
1100 |
1400 |
1700 |
2000 |
| 顯示高度H |
100 |
300 |
600 |
900 |
1200 |
1500 |
1800 |
選型形式
| UGS |
A |
閥門帶安全裝置 |
結構形式 |
|
| B |
帶排污閥無安全裝置 |
|||
| C |
無盲區 |
|||
| 1 |
普通型 |
附加裝置 |
||
| 2 |
帶蒸汽夾套型 |
|||
| 3 |
帶防霜裝置型 |
|||
| 4 |
帶照明裝置型 |
|||
| S |
測量液位（雙色） |
測量特性 |
||
| J |
測量界面（三色） |
|||
| A |
法蘭連接DN20，25 |
連接形式 |
||
| G |
螺紋連接G3/4″ |
|||
| 1 |
1.6 |
公稱壓力 （MPa） |
||
| 2 |
2.5 |
|||
| 3 |
4.0 |
|||
| 4 |
6.4 |
|||
| 5 |
10.0 |
|||
| C |
碳鋼 |
接液材質 |
||
| F |
不銹鋼（304、316L） |
|||
| 03 |
300 |
測量范圍 （mm） |
||
| 05 |
500 |
|||
| 08 |
800 |
|||
| 11 |
1100 |
|||
| 14 |
1400 |
|||
| 17 |
1700 |
|||
| 20 |
2000 |
|||
| X |
特殊規格尺寸X后接尺寸數字 |
彩色石英管液位計的用途說明
| 產品名稱 |
型號 |
用途及使用場合 |
| 普通型 |
UGS-A |
液位計兩端為閥門，閥門帶安全裝置。當石英管意外破損時，能防止容器內介質外流，由于閥門通道比較小，所以是適合測量低粘度介質。 |
| 直通型 |
UGS-B |
兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位 |
| 無盲區直通型 |
UGS-C |
兩端采用三通法蘭連接，無安全裝置。由于口徑20mm，可測量較粘稠介質的液位，測量范圍與顯示高度同等 |
| 彩色液位計 |
UGS-A、B、C-1 |
測量透明無色液體液位，界面且光線較好場合 |
| 蒸汽夾套型 |
UGS-A、B、C-2 |
附有蒸汽伴熱夾套，用于天氣寒冷場合 |
| 防霜型 |
UGS-A、B、C-3 |
附加防霜裝置，使用于低溫介質，避免低溫介質造成外表凝霜 |
| 照明型 |
UGS-A、B、C-4 |
測量有色液體液位、界面且光線較弱，夜間監測場合，附有照明裝置 |
