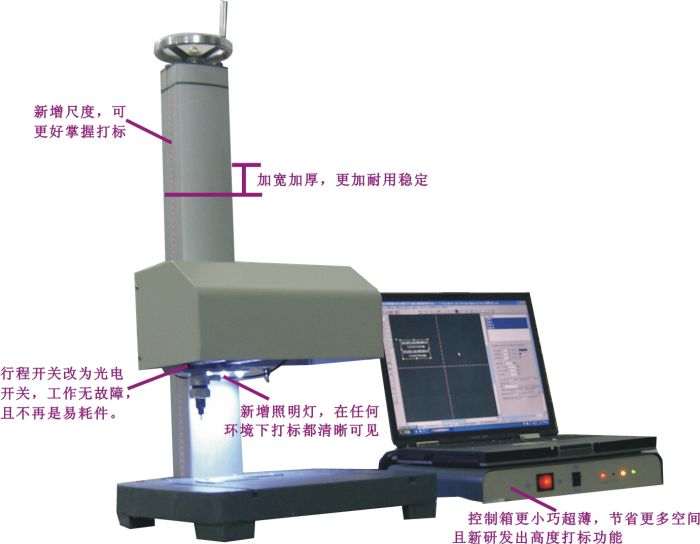

本產品與以往打標機的比較以及改進：

歡迎使用本公司的工業氣動打標機，本公司致力于開發生產各種氣動、激光打標機，努力實現產業化。公司聚集了一批從事光、機、電、計算機專業的工程技術人員，具有較強的技術開發，技術創新實力，不斷開發滿足市場需要的新產品。而本公司新研發的此款打標機又在以往的市面上流通的打標機的基礎上進行了長時間的研究與改良，跟以往以及以前生產的打標機相比具有以下優點：

1.本打標機的二維工作臺以及立柱的所使用的材料均是采用鋁材拉伸模一次性拉伸成型，具有高密度，高強度的材質。使其結構更加的牢固、小巧。而且外形經過氧化處理后使之更加美觀，線條更加流暢。并且跟以往的打標機相比在價格上比使用型材的二維更加經濟實惠，而在強度、密度以及外觀上又遠遠優于使用壓鑄模的二維。使其同時具有以往兩種材料的優點，但又不具備以往兩種材料的缺點。

2.本公司在長期的售后服務及維修中發現以前的打標機容易出現的幾個故障點，并針對此一一的進行了改正：

(1)打標機容易發生故障的往往是其X與Y軸的限位開關。因為原來的限位開關采用的是價格低廉的微動開關，在打標頭每次回到起始位置時就要與其發生碰撞接觸。而其故障多發點也就在其碰撞接觸上。為次本公司吸取了以往的經驗舍棄了容易損壞的微動開關采用了新的與打標頭零接觸的夏普紅外反射式光電開關從而徹底解決了這一問題。

(2)另一個主要的故障點就集中在是電路板與電腦主機似的信號線連接問題，以前的信號線連接采用了一個十分繁瑣的方法，先用9芯排線連接控制板，再將排線的另一頭連接在后面板上。然后在使用本公司自己制作的信號連接線一頭與后面板的9芯接口連接另一頭連接電腦主機的25芯打印并口。這種連接方法不但繁瑣，而且因為連接點多只要有一個連接點接觸不良就會造成機械故障。此外因為連接后面板與控制板的9芯排線以及后面板與計算機連接的9芯轉25芯信號連接線都是本公司自己制作的無法在市面上直接夠買，所以在出現故障需要更換時也造成了一定的麻煩。而現在本公司在新產品設計針對這一缺點進行了重新設計，將原電路板的9芯借口直接改為了25芯并且直接將這接口伸出了后面板外使電腦上的接口可以直接與電路板上的接口相連接從而zui大可能的減少了接觸點，并將信號連接線直接改為了市面上流通的標準整體模壓25芯信號連接線，此信號線不但在可靠性上與以前本公司自己制作的信號線有的明顯的提高，而且在配件的更換上也方便了許多。（這種信號線可在任何地方的電腦城或電腦配件店買到）

(3)在以前的產品中還有一個主要故障點，那就是電路板上的三端穩壓7824芯片有時會燒壞，而只要燒壞整個電路板就失去電源機械就無法正常工作。針對這一問題我們在設計新產品時在電路板上省掉了7824，改由開關電源直接向電路板提供穩定的電源從而解決了這一問題。

(4)后的一個故障多發點就集中在原來控制箱內各元件線路連接接頭上。以往各連接線路的接頭都是采用錫焊絲直接在線頭鍍上一層錫，再將鍍了錫的線頭直接就叉入接口，這種連接方法往往會因為時間的流逝而使鍍錫線頭的根部老化慢慢的變硬發脆，終造成線頭根部的斷裂脫落，信號無法正常傳遞從而造成機械故障。針對這一問題我們新設計的機箱內所有連接線的線頭全都要求套上保護性壓接套頭，因為這種套頭的根部有一圈硬塑料可以很好的保護線頭的根?浚傭芎玫慕餼雋訟咄犯懇蚶匣溆脖浯嘧詈蠖狹淹崖淶奈侍狻?

3.現在市面上流行的主流打標機的出針方式往往分為兩種，一種時可控振蕩這種方式的優點就是出針力量的輕重快慢可以通過控制氣壓的大小以及針頭與工件的距離進行調整從而達到的打標效果，用這種打標方式輕時，可以在煙盒上進行打標。使用此種打標方式適合打各種金屬銘牌以及各種鋁件、塑料等工件，打出來效果極佳，但缺點就是出針的頻率無法提高，當打標速度過快時就會出現字跡稀疏的現象，從而大大限制了打標速度。而另一種自由振蕩方式則剛剛相反它的優點是出針頻率極快，可以在高速狀態下打標。但它的缺點也恰恰是無法控制針頭的輕重。在打自由振蕩時氣壓必須少要調到0.5 Mpa而且針頭也要與工件保持一定的距離才能使針頭形成振蕩，且出針的力量也固定了無法自由的更改。本公司在設計新一代打標機時考慮了這兩種出針方式的優缺點，決定要在新產品上兼容這兩種出針方式。因此在改進了針套與電路板后，在前面板上就多增加了一個選擇按鈕，當把按鈕撥到高速時出針方式就會變為自由振蕩，而把按鈕撥到精細時出針方式就換成了可控振蕩。

4.此外秉著現在全世界都大力提倡的低碳環保的設計理念。我們的控制箱也在原來的設計基礎上進行了新的優化與改進，對控制箱內進行了小型化與超薄化設計。使其體積縮小到只有原來的3分之1，而重量也只有原來的2分之1，并放棄了原來重也耗能的變壓器改為使用了開關電源從而大大降低了能源的損耗，使的我們的控制箱更加節能環保，也更加的小巧美觀。

5.在小型化的基礎上，我們對電路板也進行了全新設計。跟以前的電路板相比體積更加的小巧，造價也更加的便宜，但是功能卻比以往的電路板更加全面，性能更加的穩定。在我們新設計的電路板上將原來在前面板上的4個按鈕：X測試、Y測試、Z測試、出針測試改在了電路板上，而在前面板則增加了4個測試燈：X到位、Y到位、5V、24V。之所以這樣設計是因為在以往前面板上的4個按鈕在一般情況下并不會使用，只有在機械出現故障的情況下維修人員進行測試幫助確定故障點時才會使用。因此安裝在前面板上就有些不太合適，往往有客戶在無意中撥動開關而導致機械無法正常工作因此產生誤會以為機械故障的情況出現。所以我們在設計新的電路板時將這4個按鈕改在了電路板上以免客戶在無意中撥動，而在前面板上增加4個測試燈不但使控制箱更加美觀也可以在機械出現故障時讓故障檢測能夠更加的方便簡單。

6.因為現在的工業氣動打標機主要是在工廠環境中使用。而大部分的工廠的光線都十分的昏暗。應廣大客戶的需要，本公司在新產品的二維機罩下安裝了小巧節能的LED燈座。此燈座不但耗電少而且光線明亮，能夠在昏暗的環境下幫助客戶隊工件

1  機械維護與保養：
⑴  X、Y軸滑桿應保持清潔，不允許有灰塵或鐵屑留在上面，以免影響滑軌精度；
⑵  X、Y軸滑桿每周加一次20#以上機油少許，并用手握住打標頭沿X、Y方向來回運動幾次；
⑶ 定期檢查X、Y軸電機與同步帶輪聯接處是否松動，每三個月檢查一次??
⑷ 定期檢查X、Y軸的同步帶的張緊程度（三個月一次）；
⑸ 定期檢查X、Y軸的同步帶緊固塊是否松動（三個月一次）；
⑹ 保持打標頭缸套清潔，不允許灰塵、鐵屑等進入氣缸或銅套中,每天使用前加潤滑油（可從排氣孔注油）；
⑺ 氣源接通時，二聯件自動排水，此時會有氣體排出，幾分鐘后恢復正常，半年檢查一次氣動二聯件是否正常；
⑻ 針頭磨損可以進行修復，取出針頭的方法是，向左旋下針套，取出橡膠密封墊，便可取出針頭和復位彈簧；
⑼ 行程開關上不允許有油污和鐵屑等；
⑽ 壓縮空氣應符合技術要求中提出的指標。
2 計算機系統的維護與保養：
⑴ 電源應符合技術要求中提出的指標；
⑵ 計算機應由專人操作，不允許運行其它軟件；
⑶ 一旦計算機染有病毒，請迅速請軟件技術人員處理，或迅速與本公司聯系；
⑷ 計算機環境應符合技術要求中所提出的指標；
⑸ 計算機應防潮、防塵和防油污，以免引起進接插元件氧化后造成短路，接觸不良等故障。并半年開機箱清掃一次灰塵；
⑹ 鍵盤操作時，不應用力過大，只需輕輕敲擊即可，否則會影響壽命，甚至損壞；
⑺ 嚴禁摔跌電控箱、計算機、鍵盤、鼠標器等，以免損壞機內元器件；

氣動打標機的常見故障檢修

1 打標頭不出針或出針不正常：
⑴ 檢查減壓閥的壓力是否正常(正常值為2—4個大氣壓)；
⑵ 檢查氣路是否連接好，針套聯接處是否有漏氣，氣管接頭是否插好；
⑶ 用手動測試看鋼針振動是否工作,看針閥空振是否正常；
⑷檢查電路板中，電磁閥頻率及占空比調節電位器是否調節正常。W1調頻率，W2調占空比（可參看電器布局和接線圖），調整后測量控制板右上角部分“24-”
和MAC間的電壓小于9.6V。
2 打標字跡深度變淺，字跡變寬：　
⑴ 打標針頭磨損太多，應更換；
⑵ 調節針頭與打標工件間的距離；
⑶ 檢查氣壓是否減少，氣中有油或水應放掉。
3 打標字跡變形、筆劃錯位：
⑴ 打標頭氣缸下端與針頭接觸的銅套是否磨損太多，否則應更換；
⑵ 在通電不工作時，手握打標頭氣缸頭沿X方向、Y方向輕輕搖動、看每個方向有否松動，若有間隙分別檢查同步帶是否太松、同步帶壓板是否松動、同步帶輪與電機軸間有否松動，重新聯接或緊固；
⑶ 檢查二維工作臺的滑桿上有無雜質；
⑷ 檢查電氣連接是否有松動的地方；
4 二維工作臺上打標頭工作時不到位,回零時發出撞擊聲：
⑴ 檢查該方向的到位開關是否損壞，是否斷線；
⑵ 控制板是否故障，否則應更換。
5 打標時出現只打一條豎線或一條橫線：
⑴ 檢查同7.3⑵；
⑵ 檢查該方向電機連線是否正常；
⑶ 檢查電機繞組是否斷線，若斷線更換電機；
⑷ 該方向的驅動器是否損壞。
6 打標字跡太稀：
⑴落筆速度太快，適當降低落筆速度；
⑵針頭振動頻率太低。（一般情況下已在出廠前調好，用戶如要調整需通過我公司）
7 打標字跡的后幾位重疊：
超出了打標范圍，應將相應軸的打標起點作調整。
8 打開總電源，計算機及驅動器電源無信號指示：
⑴ 總電源開關壞或脫焊；
⑵ 控制箱上的電源插座的保險絲熔斷開關，換保險。
9 控制系統不正常：
⑴檢查控制板上的5V和24V直流輸出是否正常。若有損壞，需更換控制板；
(2)若控制板上無輸入，則檢查變壓器是否正常。
10按打標指令后,打標機不能工作,軟件系統報“Y方向到位出錯”:
(1)看“手動/自動”開關是否置于自動狀態；
(2)如置于自動狀態，操作前三個開關系統應無動作，否則往后檢查；
(3)檢查手動/自動開關至電路板的連接插頭是否插好，線是否壓好；
(4)檢查開關是否斷線；
(5)短接開關兩腳，看是否正常，如正常則開關壞；
(6)如還不能正常則更換電路板。
11打標機不能工作或工作不正常:
（1）檢查打標機信號線、控制線是否連接好；
（2）手動測試，看手動有無動作。有手動動作則應是電腦和連接線、相關控制板插口故障，否則是控制箱以后的故障。

常見問題

問:產品打標機對電腦有何要求?
答:幾乎沒有什么要求,完全可以使用客戶處淘汰下來的電腦,但如果是舊電腦,建議重裝系統,WIN98、ME、2000、XP都可以.因為使用較長時間的電腦難免會有系統文件缺失甚至病毒.

問:能否打流水號(打一次跳1號)?
答:當然可以,只需在軟件中設定流水號刻印即可.

問:能否打商標或其他復雜圖形文字?
答:可以,在AUTOCAD或COREL DRAW中編輯后輸出轉換成打標軟件兼容的文件.總之要打什么就可以打什么.

問:對零件大小有沒有限制?
答：原則上沒有任何限制，有限制的只是一次打標范圍在170mm×100mm。

問:打標深度能否控制?
答:可以,通過調節針頭高度和氣壓.

問:打出的標是不是一點一點分開的,而不太美觀?
答:我司的打印針高頻振動(300次/秒),因此只需調慢打標速度,就可使一點一點連起來而顯得相當精美.

問:能否在圓弧面上打標?
答:可以,標準配置的氣動打標機都是為打平面?杓頻?;但實際打標部分的上下落差在3mm以內的圓弧,也可 使用標準配置的氣動打標機直接打印(如右圖)。落差在3mm以上的圓弧(如整個圓弧),可以增配旋轉夾具。

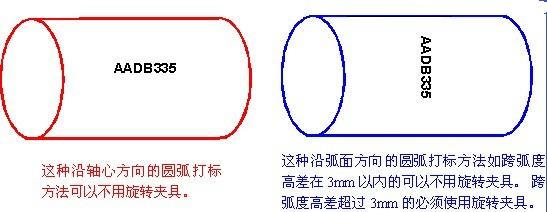

圓弧打標還有一個簡化的訣竅,如下圖所示:

問:氣動打標機究竟買進口的還是國產的好?
答:進口氣動(或電磁)打標機做工美觀精致,通常zui低配置8萬元;國產氣動打標機目前技術也相當成熟了,zui低配置在3000左右.實際打標效果基本類似,進口的電磁打標機雖然省卻了氣源,但由于針頭振動頻率較低,打標效果反而不及國產的氣動打標機平滑.從售后服務來看,進口打標機由于只能通過經銷商銷售,維修、訂改、培訓方面力量較薄弱,配件規格不全,價格也很高.總之,目前氣動打標機還是建議選用國產的.

問:較硬的鋼鐵可以打標嗎?針頭會不會一用就磨損了?
答:凡是硬度在HRC60以下的金屬都能打標,舉例來說:鍛壓的碳鋼即使做過熱處理也沒問題.高硬度的也可以考慮用金剛石打標針就可以解決打標問題（金剛石打標針價格為￥260.00/根）

問:我司要在金屬標牌上打標,究竟應選用氣動打標機還是標牌參數刻字機?
答:通常情況下,標牌數量較多(如每天打100張以上的)的客戶建議使用氣動打標機;標牌數量不多(如每天打20張以下的)的建議使用標牌參數刻字機. 當然這個標準并不是的,因為從規范性、靈活性、穩定性角度來看,氣動打標機要更好.

問:萬一打標機壞了怎么辦?
答:首先應檢查是否有接線松動現象,再檢查電腦是否由于長期使用造成部分系統文件缺失(不妨在另一臺電腦上試一下).如果以上辦法都試過還是不好,請迅速與我們聯系( ),在我司總部或辦事處附近的客戶,我司會派人上門檢測維修;如無法上門維修的我司會根據癥狀寄給您相應的配件,只要換上即可.

問:用戶能否自行順利安裝上產品寄來的配件?
答:不用擔心,為了便于用戶安裝,我司將氣動打標機分成3大部分:
1)控制器(內有主板/步進驅動模塊/變壓器等)
2)步進運動系統(俗稱打標頭：內有步進電機/直線運動機械系統/電磁閥等)
3)架子(其實只是一個類似臺鉆的上下可調的鐵架子).
其中架子是基本不會損壞的,萬一另兩部分有損壞,我們會寄給您整個控制器或整個步進運動系統.
這樣一來,客戶只需整體更換大件即可,操作簡便,也盡量避免了影響客戶的生產。

問:平時維護會不會很復雜?
答:不會,只要經常在導軌和針頭上上一些機油就可以了.打標數量不多的客戶甚至不上油也問題 不大.

問:是否可根據我司要求修改軟件或訂做夾具?
答:可以,但要根據?導是榭鱟們槭輾?.

問：我距離溫州很遠,如何選購產品的氣動打標機？
答：請寄樣過來,我司提供免費試打,當您對打標效果滿意后再決定.

問:假如我們決定要購買,產品是否提供上門培訓?
答:安裝調試費用要根據往返路費及時間與用戶協商;實在無法實現上門培訓的客戶也不必擔心,我司代辦托運或快遞事宜,收到機器后,只需根據說明書安裝調試,其實它不過是一臺工業用的打印機而已,簡而言之,您要做的就是與電腦連上線,然后安裝一個操作軟件即可.
