產品說明

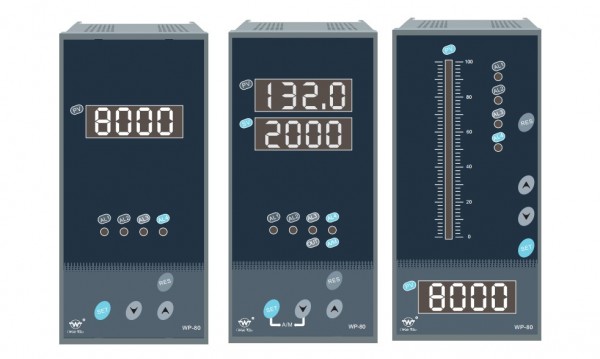

WP-T801-02-12-N-P光柱數顯儀
WP-T801-02-12-N-P光柱數顯儀的產品簡介:
|
|
|
|
WP-T801-02-12-N-P光柱數顯儀采用的微處理器進行智能控制，適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能
對各種非線性輸入信號進行的線性校正。采用新無跳線技術，使輸入端口具備信號輸入功能，只需通過儀表菜單的簡單選定，即可實現多種輸入
信號（各種熱電偶、熱電阻、標準電壓 / 標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。采用高亮度LED數碼顯示和高分辨率光柱顯示（比
例顯示），使測量/控制值的顯示更為清晰直觀。輸入輸出回路均采用光電隔離，抗干擾能力強。可帶串行通信接口，可與各種帶串行接口的設備進行雙向通
信，組成網絡控制系統。具備多種標準外形尺寸，能適用各種測量控制場合。整機采用卡入式結構，使安裝十分簡便。
|
|
型 號
|
WP-C.T.S801、803、804,901、903,701、703,401、403系列
|
|
|
|
輸入信號
|
|
模擬量 熱電偶： 標準熱電偶 — B、S、K、E、J、T、WRe等
電 阻：標準熱電阻 — Pt100、Cu50、Cu100
遠傳壓力電阻 — 30～350Ω等
電 流： 0～10mA、4mA～20mA等（輸入電阻≤250Ω）
電 壓： 0～5V、1V～5V、mV等（輸入阻抗≥250KΩ）
|
|
|
A
|
|
輸出信號
|
|
模擬量輸出 DC 4mA～20mA (負載電阻≤500Ω) DC 0～10mA (負載電阻≤750Ω)
DC 1V～5V (輸出電阻≥250KΩ) DC 0V～5V (輸出電阻≥250KΩ)
開關量輸出 繼電器控制輸出 — ON/OFF（帶回差）; 觸點容量：AC 220V/3A；
DC 24V/(阻性負載)可控硅控制輸出 — SCR (過零觸發脈沖)輸出；
AC 400V/0.
固態繼電器輸出 — SSR (固態繼電器控制信號)輸出; DC 5V～24V/30mA
通訊輸出 標準串行雙向通訊接口： 通訊協議：RS-232C,RS-485
波特率— 300～9600bps（自由設定）
饋電輸出 DC 24V，負載≤30mA
|
|
|
|
|
特 性
|
|
測量精度 數字：±0.2%FS±1字或±0.5%FS±1字 光柱：±1%
分 辨 率 數字顯示：±1字； 光柱顯示：±1線
顯示范圍 數字：-1999～9999 光柱：0～
顯示方式 四位高亮度LED數碼顯示 101線高分辯率光柱顯示
發光二級管工作狀態顯示 單屏數碼顯示/雙屏數碼顯示
單光柱顯示/雙光柱顯示 單屏數碼+單光柱顯示
控制/報警 可選擇上限、下限或上上限、下下限控制/報警輸出
方 式 繼電器ON/OFF帶回差(可自由設定)
溫度補償 0～50℃溫度自動補償
參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后保存
參數設定值密碼鎖定
保護方式 熱電偶/熱電阻輸入斷線報警 繼電器輸出狀態LED指示
輸入超／欠量程報警 電源欠壓自動復位
工作異常自動復位
|
|
|
|
|
使用環境
|
|
環境溫度 0～50℃
相對濕度 ≤85% RH 避免強腐蝕氣體
供電電壓 常規型 ·AC 220V %（50Hz±2Hz，線性電源）
特殊型 ·AC 90V～265V（開關電源） ·DC 24V±2V（開關電源）
功 耗 ·≤5W（AC 220V 線性電源） ·≤4W（AC 90V～265V 開關電源）
·≤4W（DC 24V 開關電源）
|
|
|
|
|
型 號
|
WP-C.D901、903、904系列
|
WP-C.D701、703系列
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深：96×96×105mm
|
寬×高×深：72×72×105mm
|
|
開孔尺寸
（mm）
|
|
重 量
|
常規型(線性電源）：400g 特殊型（開關電源）：240g
|
|
接 線 圖
|
|
|
|
型 號
|
WP-C.D401、403系列
|
WP-Z301、303 S.SD401、403系列
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深: 96×48×105mm
|
寬×高×深: 48×48×108mm 48×96×105mm
|
|
開孔尺寸
（mm）
|
|
重 量
|
常規型(線性電源）：400g 特殊型（開關電源）：240g
|
|
接 線 圖
|
|
|
|
型 號
|
WP-C.D.T801、803、804系列（橫式）
|
WP-S.SD .T801、803系列（豎式）
|
|
儀表外形
|
|
|
|
外形尺寸
|
寬×高×深: 160×80×140mm
|
寬×高×深：80×160×140mm
|
|
開孔尺寸
（mm）
|
|
重 量
|
常規型(線性電源）：400g 特殊型（開關電源）：240g
|
|
接 線 圖
|
|
選型表
|
智能數字顯示控制儀型譜表
|
|
型 號
|
說 明
|
|
WP-
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□□
|
□
|
□
|
|
|
外形特征
|
Z
C
D
S
SD
|
|
|
|
|
|
|
|
|
|
單屏顯示 （輸入信號不可切換）
單屏橫式顯示(注1)
雙屏橫式顯示(注2)
單屏豎式顯示(注1)
雙屏豎式顯示(注2)
|
|
外形尺寸
|
3
4
7
8
9
|
|
|
|
|
|
|
|
|
48×48mm（輸入信號不可切換，無通訊變送）
96×48mm(橫式),48×96mm(豎式)
72×72mm
160×80mm(橫式),80×160mm(豎式)
96×96mm
|
|
控制作用
|
01
03
04
|
|
|
|
|
|
|
|
測量顯示
三位式控制
四限控制/報警輸出(注3)
|
|
通訊方式
|
□
|
|
|
|
|
|
|
參見“通訊方式”
|
|
輸出方式
|
□
|
|
|
|
|
|
參見“輸出方式”
|
|
輸入類型
|
□
|
|
|
|
|
參見“輸入類型”
|
|
一報警方式
|
□
|
|
|
|
參見“報警方式”
|
|
第二報警方式
|
□□
|
|
|
參見“報警方式”
|
|
饋電輸出
|
P
|
|
DC 24V饋電輸出
|
|
供電方式
|
|
AC 220V供電（線性電源，可省略）
TAC 90～265V供電（開關電源）
WDC 24V供電（開關電源）
|
|
|
智能光柱顯示控制儀型譜表
|
|
型 號
|
說 明
|
|
WP-
|
|
|
|
外形尺寸
|
8
9
|
|
|
|
|
|
|
|
|
160×80mm(橫式),80×160mm(豎式)
96×96mm
|
|
控制作用
|
01
03
04
|
|
|
|
|
|
|
|
|
測量顯示
三位式控制
四限控制/報警輸出(注3)
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
參見“通訊方式”
|
|
輸出方式
|
□
|
|
|
|
|
|
|
參見“輸出方式”
|
|
輸入類型
|
□
|
|
|
|
|
|
參見“輸入類型”
|
|
一報警方式
|
□
|
|
|
|
|
參見“報警方式”
|
|
第二報警方式
|
□□
|
|
|
|
參見“報警方式”
|
|
饋電輸出
|
P
|
|
|
DC 24V饋電輸出
|
|
供電方式
|
T
W
|
|
AC 220V供電（線性電源，可省略）
AC 90～265V供電（開關電源）
DC 24V供電（開關電源）
|
|
外形特征
|
X
|
豎式顯示（可省略）
橫式顯示
|
|
|
|
|
★注1： WP-C80系列為0.8英寸LED顯示，WP-S80、C90、C70、C40系列為0.56英寸LED顯示。
★注2： 雙屏顯示：主屏顯示測量值，副屏顯示報警目標值（可自由設定）
★注3： 四限控制/報警輸出為四個繼電器控制輸出，出廠默認為兩個上限、兩個下限控制輸出，用戶可自行修
改或設定需要的控制/報警方式。(四限控制/報警僅T.C.S80和C90系列提供)
★型號舉例： WP-C801-00-08; WP-C403-01-12-HL; WP-T804-81-08-2H2L; WP-C803-02-12-HLP
|
|
|
|
■通訊方式
|
代 碼
|
0
|
2
|
8
|
9
|
|
通訊方式
|
無 通 訊
|
RS-232C
|
RS-485
|
特殊規格
|
|
|
|
|
■輸出方式
|
代 碼
|
０
|
１
|
２
|
３
|
４
|
５
|
６
|
７
|
８
|
|
輸出方式
|
無輸出
|
繼電器
|
4mA ～20mA
|
0～10mA
|
1V ～5V
|
0～5V
|
SCR輸出
|
SSR輸出
|
特殊規格
|
★SCR—可控硅過零觸發脈沖輸出 ★SSR—固態繼電器控制信號輸出
|
|
|
|
■報警方式
|
代 碼
|
N
|
H
|
2H
|
L
|
2L
|
|
報警方式
|
無報警(可省略)
|
上限報警
|
雙上限報警(四限報警時)
|
下限報警
|
雙下限報警(四限報警時)
|
|
|
|
|
■輸入類型
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
測量范圍
|
代碼
|
輸入類型
|
輸入類型
|
|
1
|
B
|
400～1800℃
|
9
|
Pt100.1
|
-99.9～320.0℃
|
17
|
30Ω～350Ω
|
-1999～9999d
|
|
2
|
S
|
0～1600℃
|
10
|
Cu50
|
-50.0～150.0℃
|
18
|
特殊規格
|
用戶特定(注4)
|
|
3
|
K
|
0～1300℃
|
11
|
Cu100
|
-50.0～150.0℃
|
19
|
4mA～20mA開方
|
-1999～9999d
|
|
4
|
E
|
0～1000℃
|
12
|
4mA～20mA
|
-1999～9999d
|
20
|
0～10mA開方
|
-1999～9999d
|
|
5
|
T
|
0～320.0℃
|
13
|
0～10mA
|
-1999～9999d
|
21
|
1V～5V開方
|
-1999～9999d
|
|
6
|
J
|
0～1200℃
|
14
|
1V～5V
|
-1999～9999d
|
22
|
0～5V開方
|
-1999～9999d
|
|
7
|
WRe
|
0～2300℃
|
15
|
0～5V
|
-1999～9999d
|
23
|
可切換輸入
|
注5
|
|
8
|
Pt100
|
-200～650℃
|
16
|
0～20mA
|
-1999～9999d
|
24
|
|
|
★注4：特殊型號或要求的，請定貨時說明輸入信號類型或參考標準。
|
|
|
|
★注5:可切換輸入只需設定儀表二級參數，可切換以下輸入分度號：
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
1
|
B
|
4
|
E
|
7
|
WRe
|
10
|
Cu50
|
14
|
1V～5V
|
|
2
|
S
|
5
|
T
|
8
|
Pt100
|
12
|
4mA～20mA
|
15
|
0～5V
|
|
3
|
K
|
6
|
J
|
9
|
Pt100.1
|
13
|
0～10mA
|
|
|
|
|
