產品簡介
電壓測量誤差： 0.2% 輸入電壓： 220（V） 輸出電壓：
公司簡介
杭州易登科技有限公司是專業從事檢測儀器、自動化測試系統、測試設備及電氣控制系統的開發、制造、銷售和技術服務為一體的高新技術企業。
主要產品有測功機，電機定子及出廠自動測試系統，水泵綜合測試系統，風機綜合測試系統，發電機負載柜測試系統，變頻器性能測試系統，，吸塵器及電機型式試驗系統，電器綜合測試系統；測功機，單、三相電參數測試儀，轉速轉矩測量?jī)x，安規測試儀系列，匝間絕緣測試儀，電器綜合測試儀，帶電繞組溫升測試儀，電子變壓器電量測試儀，多路溫度測試儀測功機，電機壽命試驗臺，開關電源老化臺，電子負載，電子變壓器電量測試儀，電阻測試儀，LCR數字電橋，變頻電源，直流穩壓穩流電源，開關電源，數字存貯示波器，函數信號發生器等產品。
杭州易登科技有限公司有著專業的研發隊伍和完善的售后服務，以嚴謹、進取、務實、開拓的精神，開發研制優質的產品。產品將以的技術、可靠的質量、優質的服務贏得廣大用戶親睞。
展開
產品說明
| 電壓測量誤差： |
±0.2% |
輸入電壓： |
220（V） |
| 輸出電壓： |
100-5000（V） |
環境溫度： |
40（℃） |
| 加工定制： |
是 |
測量范圍： |
0-5000（V） |
| 類型： |
匝間緣沖擊耐壓試驗儀 |
重量： |
10K（g） |
| 型號： |
YG211 |
品牌： |
杭州易登 |
| 外形尺寸： |
320×345×170（mm） |
|
|

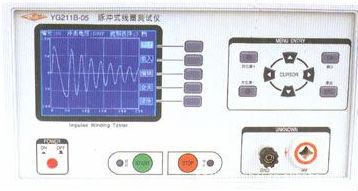

匝間緣沖擊耐壓試驗儀
產品簡介：
●采用的高穩定性高壓沖擊電源。尤其是針對變壓器，小電感等Q值較高的線圈有好的檢測功效。
●控制方式：手控 腳控
●LCD液晶模塊顯示，人性化操作界面，簡單易學
●比較結果直接顯示，并有合格響、不合格響、混合聲響等報警方式
●體種小，重量輕
●快速判斷線圈緣性能，速度達6次/秒
●低電感量脈沖測試，小至10uH
●zui大40MHz采樣頻率
●波前時間快達0.2uS
●采用閘流管控制的高壓開關器件，有很小的前沿時間
|
概述
脈沖式線圈測試儀（即數字式匝間緣測試儀）可地、非壞性地對有線圈繞組的部件進行電氣實驗。其原理是對標準線圈繞組和被測試?yán)@組施加相同的脈沖電壓，比較兩者的瞬態波形，以測試被測線圈的品質。瞬態波形也就是線圈內發生的衰減震蕩的波形，它可同時判斷該繞組的電感、品質因素、繞組的圈數及匝間短路情況，在有鐵芯的情況下，還可以判斷其材質的差別等。在施加高壓脈沖的情況下，電暈入電的發生還可以對緣不良進行判斷。總之，標志線圈品質的各個要素，可能在短時間內檢查完成。
YG211系列脈沖式線圈測試儀，采用的高穩定性高壓沖擊電源，大幅提高了儀器測試準確度。儀器通過微型計算機技術把波形的各種參數量化處理，再用直觀的波形進行顯示和判斷，操作簡單，判斷準確，自動化程度高。該儀器體積小，重量輕，便于攜帶。
性能特點
●采用的高穩定性高壓沖擊電源和可控硅模塊控制的高壓開關器件，大幅度提高了產品的穩定性、可靠性。（完全避免了一代模擬產品“充氣氫閘管”、“示波管”等造成的穩定性差，開機預熱時間長，壽命短，易老化等問題。）
●采用的數字信號處理技術
●四種波形比較方法快速判斷線圈品質
●LCD液晶模塊顯示，人性化操作界面，簡單易學
●比較結果直接顯示，并有多種聲響報警方式可選擇
●體種小，重量輕
●快速判斷線圈緣性能，速度達6次/秒
●低電感量脈沖測試，小至10uH
●zui大40MHz采樣頻率
|
|
| |
| 技術參數 |
| 儀器型號 |
YG211-01 |
YG211-02 |
YG211-03 |
YG211-05 |
YG211-10 |
| 輸出脈沖電壓 |
●50V-1000V
●10V-Step |
●200V-2000V
●10V-Step |
●300V-3000V
●50V-Step |
●500V-5000V
●100V-Step |
●1000V-10000V
●200V-Step |
| 脈沖能量 |
Max10milli-joul |
Max10milli-joul |
Max10milli-joul |
Max10milli-joul |
Max10milli-joul |
| 電感量測試范圍 |
●10uH |
●10uH |
●10uH |
●20uH |
●20uH |
| 報警音響 |
●合格響 不合格響 混合聲響 |
| 控制方式 |
●手控 腳控 |
| 測量速度 |
6次/秒 |
| 比較方式 |
●面積比較,面積差比較,電暈放電,相位差比較 |
| 存儲單元 |
●100個（外設盤可選） |
| 工作環境 |
●0℃～40℃ <90%RH |
| 工作電源 |
●220V±10% 50Hz±5% |
| 重量 |
●約100kg |
| 體積 |
●320×345×170(mm) |
|
