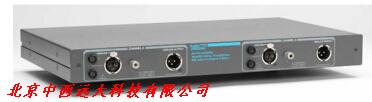

美國AP放大器測量濾波器  型號:JY37-AUX-0025

庫號：M397341

開關放大器測量濾波器是一個雙通道多LRC無源濾波器，提供必需的音頻帶外衰減，并且減小快速轉換沿的陡峭度。所有Audio Precision音頻分析儀均是雙通道的，所以AUX-0025也做成雙通道。輸入連接頭是復制儀器的輸入連接頭：平衡XLR（母）和香蕉頭。輸出連接頭是XLR（公）。為了方便濾波器連接到音頻分析上，Audio precison 提供兩條XLR連接線帶色碼。

從開關頻率轉換到輸出音頻信號時，過程加入了快速上升沿(edges)，在高頻區呈現出較高的能量，并且傳到測量儀器的輸入端時，出儀器的的轉換率(slew rate)限制。分析儀不能在的方式下工作，自動量程會受到影響(非線性操作)，被測信號將誤傳到下一個測量電路里。
解決：用低通濾波器限制上升沿，通過原始音頻信號。
從放大器輸出的未過濾信號 開關放大器輸出信號樣圖
undefined
AUX-0025-C2
AUX-0025的主要技術規格:
頻率響應：
±0.05 dB, 10 Hz到20 kHz；
插入損耗：
典型0.05 dB；
高頻抑制：
典型>50 dB, 250 kHz到20 MHz；
大輸入：
±200 Vpeak；
串音：
>90 dB在20kHz時；
失真：
<-110 dB諧波（在70 Vpp，1 kHz時測量）；<-100 dB互調失真(70Vpp, 18kHz和20kHz雙信號)
