山東青島鋼管彎曲試驗機該產品廣泛應用于金屬管廠和管道企業、建筑質檢部門，以檢驗該鋼管的彎曲性能

青島試金試驗設備有限公司，是一家專業研發、制造、經營多種試驗機、高強螺栓檢測儀（楔負載拉伸試驗夾具) 抗滑移系數檢測儀、抗滑移緊固工裝、鋼筋彎曲試驗機、金屬線材反復彎曲試驗機，金屬線材扭轉纏繞試驗機、巖石直剪儀、井蓋壓力試驗機、，沖擊試驗機、數顯式電子試驗機、微機控制電子試驗機、數顯式壓力試驗機、 微機控制電液伺服壓力試驗機、井蓋壓力試驗機、數顯式計液壓試驗機、微機屏顯式液壓試驗機、微機控制電液伺服試驗機、鋼絞線試驗設備、彈簧疲勞試驗機系列、試驗機配件 、扭矩扳手、硬度計、、系列等各類試驗測試設備及試驗機配件的高 新技術企業。承接各種試驗機的升級改造、維修服務。 電話：13687641501 15166627901王女士

山東青島鋼管彎曲試驗機

一、 設備型號：GGW-65A

二、 設備主要結構：

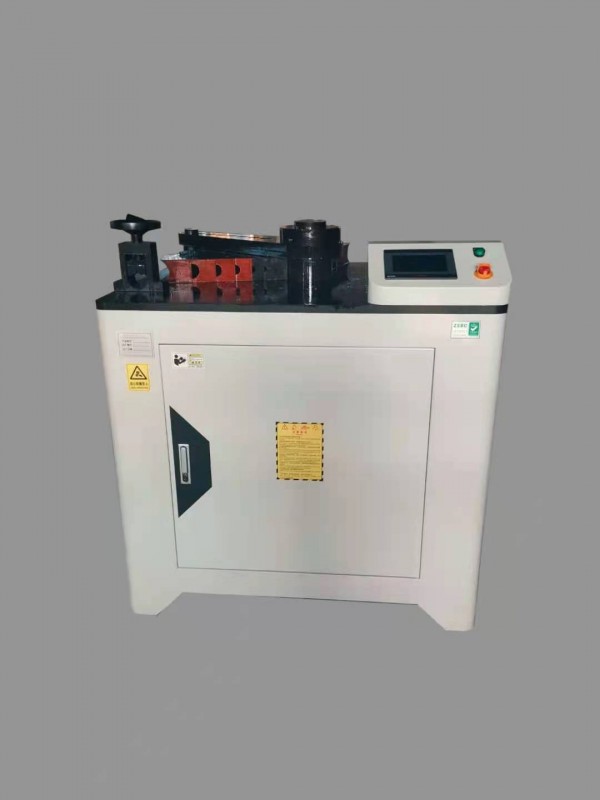

GGW-65A 鋼管彎曲試驗機是對外經不大于Φ65的鋼管專用彎曲試驗的理想設備。該設備是依據GB/T244-2020《金屬材料 管 彎曲試驗方法》相關要求設計制造。該產品廣泛應用于金屬管廠和管道企業、建筑質檢部門，以檢驗該鋼管的彎曲性能。本鋼管彎曲試驗機由機架、工作臺、旋轉工作臂、鋼管彎心、擺線針輪減速機、鋼管徑向緊固裝置、電氣控制器、等七部分組成 ，具有結構緊湊、觸摸屏顯示、操作簡單、承載能力大、運行平穩、噪聲低，且彎曲角度實時顯示、直觀、安全可靠、維修方便等優點。

山東青島鋼管彎曲試驗機
三、 設備工作原理：

本試驗機的工作原理：鋼管一端固定，另一端順時針繞專用彎心轉動，采用數字集成電路，試驗機的彎曲角度由電機高速軸上取得的光電脈沖整形分頻后，進行角度計數并不斷累計顯示，當試驗機工作盤轉至所設定的角度時，經電路程序控制，使制動電機斷電停止轉動。



山東青島鋼管彎曲試驗機
四、主要技術參數：

彎曲鋼管最大直徑：            Φ60.3

正向彎曲角度             0—90°內任意設定

反向彎曲角度             0—90°內任意設定

           工作盤轉速               ≤0.4rad/s

電動機功率               1.5kW

機器外形（mm）          1200×1500×1400

主機機器重量                 800Kg



山東青島鋼管彎曲試驗機
五、主要配置：

1、 機架

2、 工作臺

3、 旋轉工作臂

4、 壓緊裝置

5、 擺線針輪減速機（包括制動電機）

6、 電氣控制部分（包括液晶觸摸屏控制盒）

7、 鋼管彎心部分：

標配：鋼管用彎心套半徑R（6倍徑）:Φ21.3mm×6；Φ26.7mm×6；Φ33.4mm×6；Φ42.2mm×6；Φ48.3mm×6；Φ60.3mm×6；各一件，共六件。

可選配：鋼管用彎心套半徑R（8倍徑）：Φ21.3mm×8；Φ26.7mm×8；Φ33.4mm×8；Φ42.2mm×8；Φ48.3mm×8；Φ60.3mm×8；



8、 滾輪套： Φ21.3、Φ26.7-26.9、Φ33.4-33.7、Φ42.2-42.4、Φ48.3、Φ60.3各一件

9、 端部緊固裝置一套
