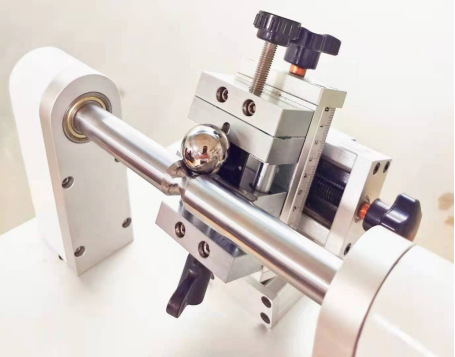

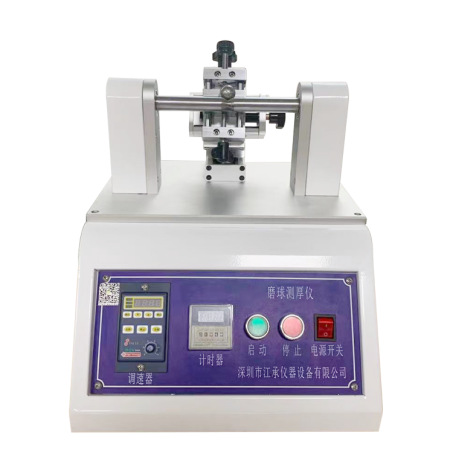

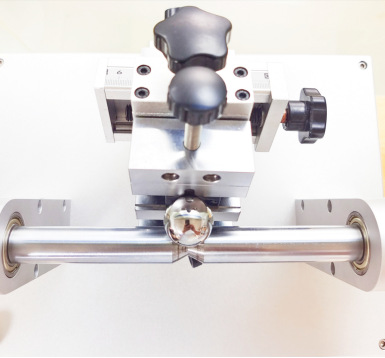

江承JCMAX – 涂層厚度測量球磨儀

JC MAX-Spherical cap grinder for the determination

PVD球磨儀 鍍層膜厚球坑儀 pvd球痕儀測試

型號：JC-QM01

參考圖

可測量單層涂層和系統涂層 Measurement of single layer and layer systems

可測量單一的材料 Measurement independent of the material

舒適的操作系統 Comfortable operation

精確的測量無需校準 Precise measurement without calibration

參考標準：JB/T7707-1995離子鍍硬膜厚試驗方法——球痕法；

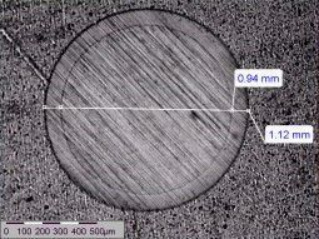

球磨試驗是一個成熟的涂層厚度的測量方法。用旋轉鋼球和研磨液使鋼球球冠磨開樣品表面涂層進入樣品的本底材料。當用顯微鏡檢測時，可見涂層/基體材料顯示為一個圓，或在多層涂層中顯示一個同心圓的系統。該涂層的厚度可以從這些圓的直徑與研磨球的直徑代入公式來計算。

此種純幾何方法可以給出高度精確的結果，即使涂層厚度在微米范圍內也可精確測量。測量結果可以由軟件JC max和配備有相機的顯微鏡直接算出。

PVD球磨儀 鍍層膜厚球坑儀 pvd球痕儀測試

測量范圍
Layer thicknesses 涂層厚度	approx. 0.3 –10 μm
Diameter of the spherical cap 球冠直徑	approx. 0.1 – 2 mm
Measurement accuracy 測量精度	1 – 5 % (dependent on surface roughness)
參數
Ball diameter 球徑	15 – 30 mm（可選）
Clamping range for plane samples 平面樣品的夾持范圍	35 mm
Clamping range for round samples 圓形樣品的夾持范圍	3 – 35 mm (clamping jaw for other dimensions on request)
Cross table travel 十字工作臺行程	40 x40 mm
Incline of sample level 樣品的水平傾斜度	60 degrees
Number or revolutions of the drive shaft 驅動軸轉速	0-1500r/min （任意設置)
Running periods 運行時間	1s-99h      （任意設置)
Input voltage range 輸入電壓	220V
Input frequency range 輸入頻率范圍	50Hz；
Dimensions 外形尺寸	350x410 x370 mm (w / d / h)
Weight 重量	approx.15 kg

可選配件或材料:

Detachable vice 可拆卸的部件

Grinding paste of various granulation 各種研磨液

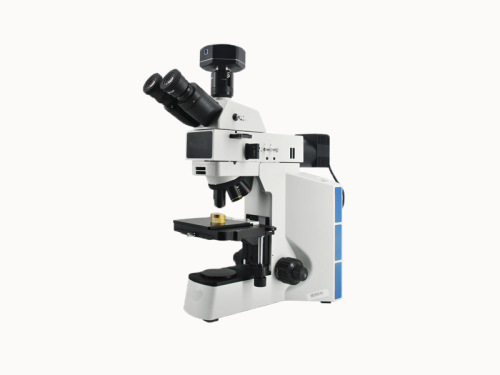

Various microscopes equipped with high resolution cameras 配備了擁有高分辨率相機各種顯微鏡

evaluation software kaloSOFT 可評估軟件系統

All-in-one solutions 一體化解決方案

Automated models 自動化型號
