HPLW-DN-ABB 不銹鋼計量表

江蘇華普儀表有限公司

會員指數：

企業認證：

價格：電議

所在地：江蘇淮安市

型號：HPLW-DN-ABB

更新時間：2018-07-24

瀏覽次數：2041

公司地址：江蘇金湖工業園區

13952392199 高先生(先生) 銷售

點擊查看聯系電話在線詢價

產品簡介

不銹鋼流量計，不銹鋼流量計價格 ---- 華普儀表總機：不銹鋼流量計一、渦輪流量計原理當被測流體流過

公司簡介

金湖華普自動化儀表有限公司是儀器儀表測控工程成套單位。主要從事流量計、變送器、調節閥控制系統的設計、研發及裝置總成技術的銷售、服務工作。經過多年發展，憑借先進的企業經營、高質量的管理及優秀的市場服務體系，我公司的電磁流量計，渦街流量計，V錐流量計，孔板流量計，渦輪流量計，蒸汽流量計，靶式流量計，超聲波流量計，旋進旋渦流量計，玻璃轉子流量計，金屬管浮子流量計，威力巴流量計，轉子流量計等流量計產品廣泛應用于石油、電力、化工、冶金、制藥、自來水等行業并遠銷東南亞與中亞地區。我公司還可根據客戶的要求訂制各種特殊規格的流量儀表及液位計。
公司座落在美麗富饒的高郵湖畔，有“天下第一荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。

展開

產品說明

不銹鋼流量計，不銹鋼流量計價格 ---- 華普儀表總機：

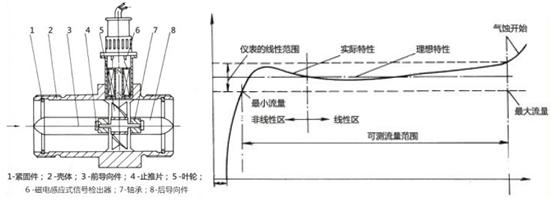

不銹鋼流量計一、渦輪流量計原理

當被測流體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，葉輪的轉動周期地改變磁電轉換器的磁阻值。檢測線圈中的磁通隨之發生周期性變化，產生周期性的感應電勢，即電脈沖信號，經放大器放大后，送至顯示儀表顯示。

二、渦輪流量計技術參數

表1技術性能：表1

儀表口徑及連接方式	4、6、10、15、20、25、32、40采用螺紋連接
儀表口徑及連接方式	(15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接
精度等級	±0.5%R
量程比	1:10；1:15；1:20
儀表材質	304不銹鋼、316(L)不銹鋼等
被測介質溫度(℃)	-20～＋120℃
環境條件	溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號	4-20mADC電流信號(LWGY-□C型)
供電電源	LWGY-□B型：自帶鋰電池供電(可連續使用3年)；LWGY-□C型：+24VDC
信號傳輸線	2×0.3(二線制)
傳輸距離	≤1000m
信號線接口	內螺紋M20×1.5(LWGY-□C型)
防爆等級	ExdIIBT6
防護等級	IP65

測量范圍及工作壓力：表2

儀表口徑(mm)	正常流量范圍(m³/h)	擴展流量范圍(m³/h)	常規耐受壓力(MPa)	特制耐壓等級(MPa)(法蘭連接方式)
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5(法蘭)	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5(法蘭)	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5(法蘭)	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5(法蘭)	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5(法蘭)	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0

三、渦輪流量計特點

.高度,一般可達±1%R、±0.5%R,型可達±0.2%R；

.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到高的度，在貿易結算中是優先選用的流量計；

.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

.可獲得很高的頻率信號（3~4kHz），信號分辨力強；

.范圍度寬，中大口徑可達1:20，小口徑為1:10；

.結構緊湊輕巧，安裝維護方便，流通能力大；

.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；

.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

四、渦輪流量計分類

1．按儀表功能分類，HPLWGY系列渦輪流量計可分為2大類，即：

■渦輪流量傳感器/變送器

■智能一體化渦輪流量計

2．功能說明

渦輪流量傳感器/變送器

該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖

按照不同的輸出信號，該類產品可分為HPLWGY-N型和HPLWGY-A型

圖1 基本型傳感器/變送器	圖2 防爆型傳感器/變送器

HPLWGY-N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；

HPLWGY-A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。

智能一體化渦輪流量計采用的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。

圖3 智能一體化渦輪流量計	圖4智能一體化渦輪流量計帶HART通訊

該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為HPLWGY-B型和HPLWGY-C型

HPLWGY-B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）；無信號輸出功能。

HPLWGY-C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。

五、渦輪流量計選型

型號								說明
HPLWGY - □ - □ - □ - □-□ -□-								說明
公稱通徑	DN 4							4mm, 標準量程0.04～0.25m³/h,寬量程為 0.04～0.4m³/h
	DN 6							6mm, 標準量程0.1～0.6m3/h,寬量輪為 0.06～0.6m3/h
	DN 10							10mm, 標準量程0.2～1.2m3/h,寬量程為 0.15～1.5m3/h
	DN 15							15mm, 標準量程0.6～6m3/h, 寬量程為 0.4～8m3/h
	DN 20							20mm, 標準量程0.8～8m3/h, 寬量程為 0.4～8m3/h
	DN 25							25mm, 標準量程1～10m3/h, 寬量程為 0.5～10m3/h
	DN 32							32mm, 標準量程1.5～15m3/h, 寬量程為 0.8～15m3/h
	DN 40							40mm, 標準量程2～20m3/h, 寬量程為 1～20m3/h
	DN 50							50mm, 標準量程4～40m3/h, 寬量程為 2～40m3/h
	DN 65							65mm, 標準量程7～70m3/h, 寬量程為 4～70m3/h
	DN 80							80mm, 標準量程10～100m3/h, 寬量程為 5～100m3/h
	DN 100							100mm, 標準量程20～200m3/h, 寬量程為 10～200m3/h
	DN 125							125mm, 標準量程25～250m3/h, 寬量程為 13～250m3/h
	DN 150							150mm, 標準量程30～300m3/h, 寬量程為 15～300m3/h
	DN 200							200mm, 標準量程 80～800m3/h, 寬量程為 40～800m3/h
類型		N						基本型，+12V 供電，脈沖輸出，高電平≥8V 低電平≤0.8V
		A						4～20mA 兩線制電流輸出，遠傳變送型
		B						電池供電現場顯示型
		C						現場顯示/4～20mA 兩線制電流輸出
		C1						現場顯示/RS485 通訊協議
		C2						現場顯示/HART 通訊協議
精度等級			0.5					精度 0.5 級
精度等級			1.0					精度1.0級
渦輪類型				W				寬量程渦輪
渦輪類型				S				標準渦輪
材質					S			304 不銹鋼
材質					L			316（L）不銹鋼
防爆								無標記，為非防爆型
防爆						E		防爆型（ExmⅡCT6 或 ExdⅡBT6）
壓力等級							N	常規（參照上表）
壓力等級							H(x)	高壓（參照上表）
