產品簡介

氣體計量表，氣體計量表價格，氣體流量計 華普儀表為您提供優質的流量計產品咨詢熱線：高經理氣體

公司簡介

金湖華普自動化儀表有限公司是儀器儀表測控工程成套單位。主要從事流量計、變送器、調節閥控制系統的設計、研發及裝置總成技術的銷售、服務工作。經過多年發展，憑借先進的企業經營、高質量的管理及優秀的市場服務體系，我公司的電磁流量計，渦街流量計，V錐流量計，孔板流量計，渦輪流量計，蒸汽流量計，靶式流量計，超聲波流量計，旋進旋渦流量計，玻璃轉子流量計，金屬管浮子流量計，威力巴流量計，轉子流量計等流量計產品廣泛應用于石油、電力、化工、冶金、制藥、自來水等行業并遠銷東南亞與中亞地區。我公司還可根據客戶的要求訂制各種特殊規格的流量儀表及液位計。
公司座落在美麗富饒的高郵湖畔，有“天下第一荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。

展開

產品說明

氣體計量表，氣體計量表價格，氣體流量計 華普儀表為您提供優質的流量計產品
：高經理

氣體計量表
一、渦街流量計原理

在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如圖(一)所示。

在漩渦發生體中裝入電容檢測探頭或壓電檢測探頭及相應匹配電路，即可構成電容檢測式渦街流量/傳感器或壓電檢測式渦街流量傳感器。

圖(一)旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

f=St.V/〔（1-1.25d/D）d〕

式中：f－發生體一側產生的卡門旋渦頻率

St－斯特羅哈爾數

V－流體的平均流速

d－柱體流面寬度

D-管道內徑

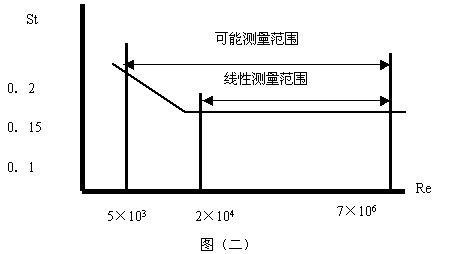

圖（二）在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。

Q＝3600f/K或M=ρ3600 f/K

式中：K＝儀表常數（1/m³）。

M=質量流量

Q＝體積流量（m³/h）

ρ=介質密度（kg/m³）

F=頻率Hz

二、氣體計量表
技術參數

公稱通徑	15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式)
公稱壓力(MPa)	DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)	壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）
本體材料	1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度	1：6～1：30
供電電壓	傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
輸出信號	方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準　Cd≤2.4
防爆標志	本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
防護等級	普通型IP65 潛水型 IP68
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω

三、產品選型

1.參比條件下渦街流量傳感器工況流量范圍表

1）．氣體：常溫常壓空氣，t=20℃，P=0.1MPa（壓），ρ=1.205 kg/m³，υ=15×10^-6 m²/s。

2）．液體：常溫水，t=20℃，ρ=998.2kg/m³，υ=1.006×10^-6m²/s。

儀表口徑	液體		氣體
儀表口徑	測量范圍(m³/h)	輸出頻率范(Hz)	測量范圍(m³/h)	輸出頻率范圍(Hz)
15	0.3～6		2.2～25
20	0.6～12		4～50
25	1.2～16	25～336	8.8～55	190～1140
32	1.6～30		18～130
40	2～40	10～200	27～205	140～1040
50	3～60	8～160	35～380	94～1020
65	5～100		60～700
80	6.5～130	4.1～82	86～1100	55～690
100	15～220	4.7～69	133～1700	42～536
125	25～340		240～2800
150	30～450	2.8～43	347～4000	33～380
200	45～800	2～31	560～8000	22～315
250	65～1250	1.5～25	890～11000	18～221
300	95～2000	1.2～24	1360～18000	16～213
(300)	100～1500	5.5～87	1560～15600	85～880
(400)	180～3000	5.6～87	2750～27000	85～880
(500)	300～4500	5.6～88	4300～43000	85～880
(600)	450～6500	5.7～89	6100～61000	85～880
(800)	750～10000	5.7～88	11000～110000	85～880
(1000)	1200～1700	5.8～88	17000～170000	85～880
>(1000)	協議		協議

注：表中(300)～(1000)口徑為插入式

四、產品型譜

型譜							說明
HPLU							渦街流量儀表
G							傳感器
檢測 方式		B					壓電式傳感器
		E					電容式傳感器
通徑	DN		15～1000				單位：mm
連接方式			1	僅對滿管型			法蘭連接型
			2	僅對滿管型			法蘭卡裝型
			3	僅對插入型			簡易插入型
			4	僅對插入型			球閥插入型
測量介質				2			液體
				3			氣體
				4			蒸汽
使用環境					P		普通型
					B		防爆型
輸出信號						1	脈沖輸出
						2	24V,4～20mA電流輸出，液晶顯示
						3	RS-485通訊
						4	電池供電，不帶溫度、壓力補償
						5	溫壓補償一體，24V,4～20mA電流輸出型
						6	溫壓補償一體，電池供電型
選型說明	例如： HLUGE-DN5024P2 滿管型電容式渦街流量儀表,儀表通徑為DN50，法蘭卡裝型連接介質為蒸汽,普通型，24V，4～20mA電流信號輸出，液晶顯示

五、渦街流量計安裝要求：

1、渦街流量計可安裝在室內或室外。如安裝在地井里，且有水淹的可能，應選擇潛水型傳感器或變送器。

2、渦街流量計在管道上可以水平，垂直或傾斜安裝，但當測量液體時，管道內必須充滿液體。因此在垂直或傾斜管道上安裝渦街流量計，液體的流動方向應自下向上。

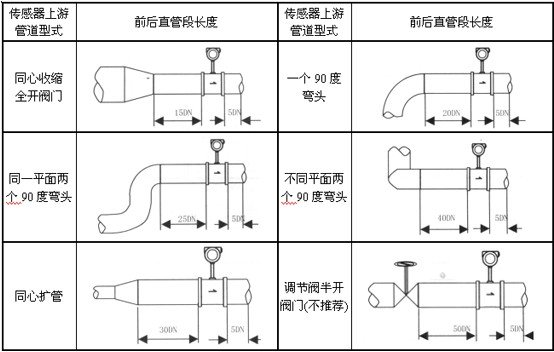

3、渦街流量計的上游側和下游側應留有較長的直管段，要求的上下游直管段長度隨管道狀況不同而異。渦街流量計的上游應盡量避免安裝調節閥或半開閥門，應將調節閥或半開閥門安裝在流量計下游5D以后。

4、安裝渦街流量計的管道內徑必須與流量計內徑一致，否則必須變徑。

5、在設計管道時，傳感器或變送器的上端少應留500mm的空間，以方便調試和檢修。
